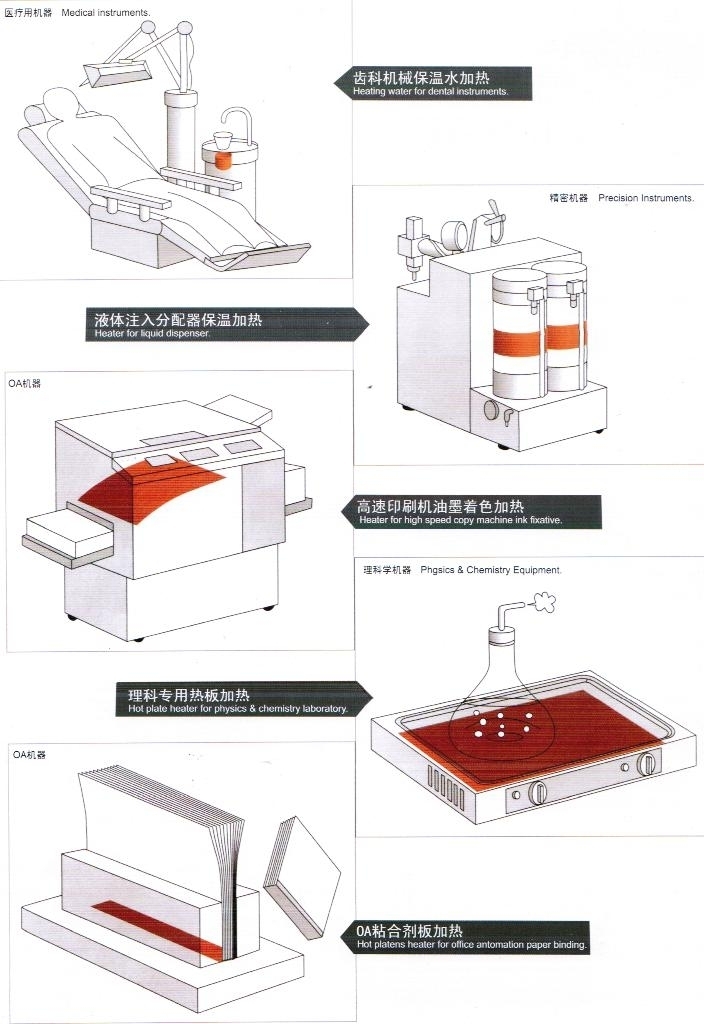

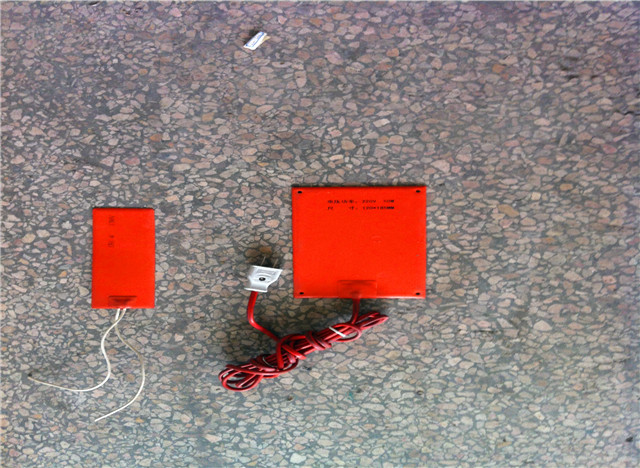

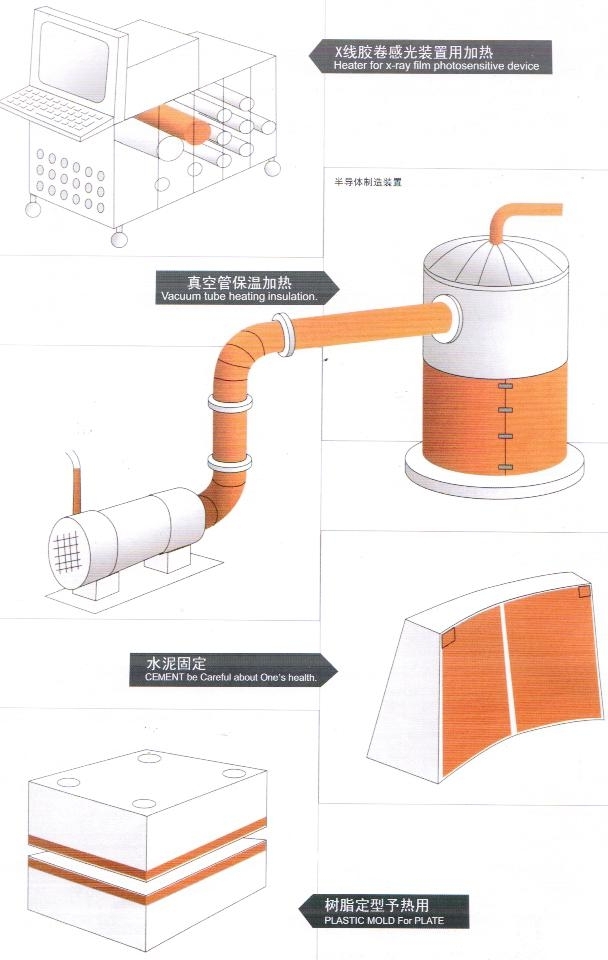

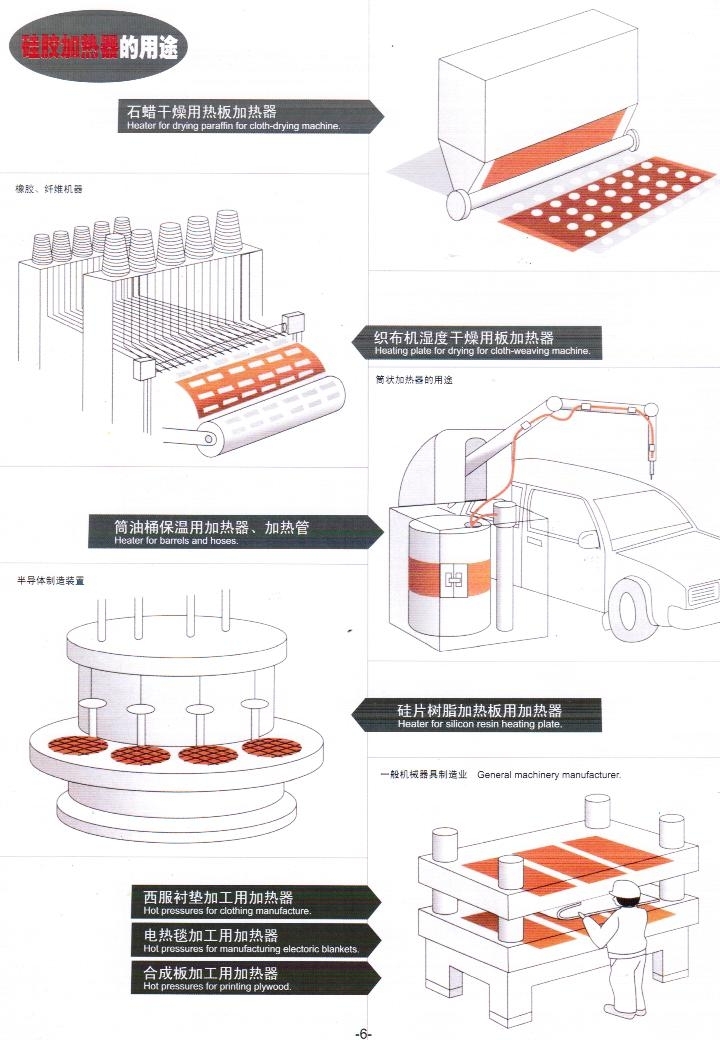

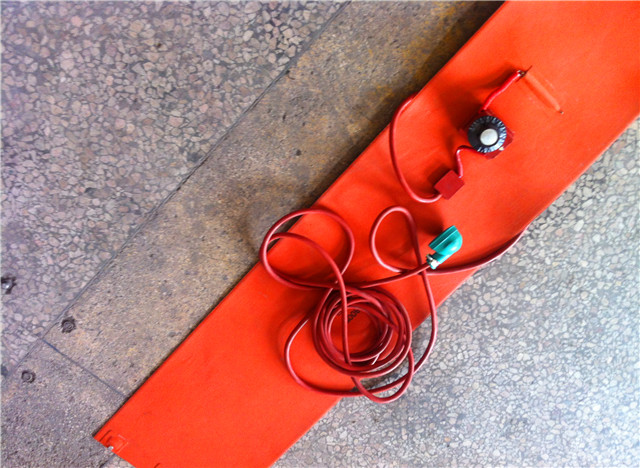

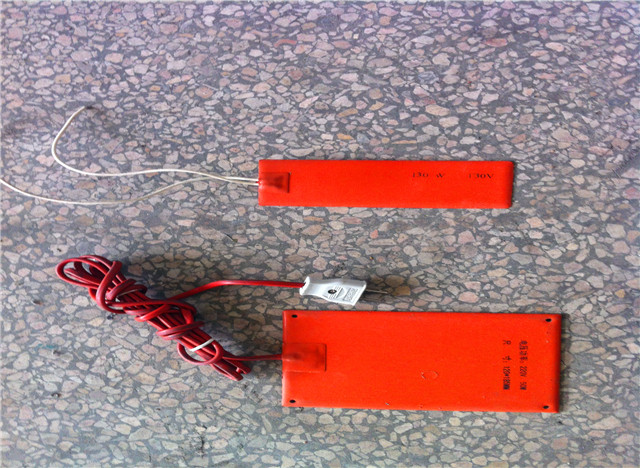

一、結構及用途: 硅橡膠電熱板、硅橡膠電熱帶二種產品主要由鎳鉻電熱絲、扁帶擠入和壓入硅橡膠而成。具有良好的絕緣、耐溫、防潮、柔軟性能。防潮化硅橡膠與無堿玻璃纖維雙重絕緣,使加熱器絕緣性能更加可靠。使用時可直接纏繞,包復在被加熱部位,它發熱快,溫度均勻,熱效率高,使用方便安全,壽命長。適用于潮濕的無爆炸性氣體場合的管、槽、桶、塔、罐及其它容器的加熱,保溫。

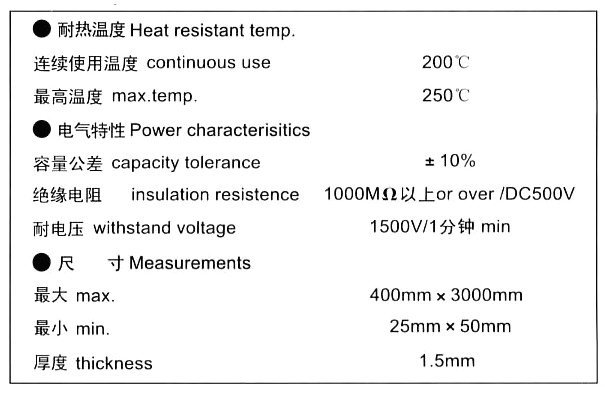

二、技術要求范圍:
三、硅橡膠加熱所需熱量計算
1. 除一部分特殊情況,加熱物所需熱量以如下方式計算。 初期加熱所需熱量:
h-升溫時間 A-材料及容器所吸收的熱量 B-在最終溫度時材料及容器的熱損耗 但是,升溫中被加熱物融解或伴隨蒸發時應在A中加上融解潛熱或氣化潛熱。
2. 計算出維持運轉溫度所需熱量。 運轉所需熱量:
A-運行1小時后材料所消費的熱量(kcal/kg) B-起動溫度時材料及容器的熱損耗 但是運行中如發生材料的融解或蒸發時,與第一項相同,在A中增加潛熱。
3. 在Q1及Q2的計算值中,取熱量較大的值加上10%的安全系數,得出所需熱量(消費電力) Q(kw/h)=Q1×110% 或 Q2×110%
四、一般常用規格: (硅橡膠電熱板規格(電熱帶表1、電熱板表2)
型號 |
長度 (m) |
寬度 (m) |
電壓 (V) |
功率 (KW) |
電源引 出方向 |
RDB-1-220/75 |
1 |
25 |
220 |
75 |
單向 |
RDB-1-220/110 |
1.5 |
110 |
RDB-1-220/150 |
2 |
150 |
RDB-1-220/200 |
2.5 |
200 |
RDB-1-220/220 |
3 |
220 |
RDB-1-220/300 |
4 |
300 |
雙向 |
RDB-1-220/370 |
5 |
370 |
單向 |
RDB-1-220/750 |
10 |
750 |
雙向 |
表1 |
型號 |
外形尺寸 (mm) |
電壓 (V) |
功率 (KW) |
RDB-2-220/1000 |
1000×300 |
220 |
1000 |
RDB-2-220/750 |
7500×300 |
750 |
RDB-2-220/500 |
500×300 |
500 |
RDB-2-220/250 |
300×250 |
250 |
表2 |
五、使用須知: (1) 被加熱物體表面應平整光滑,避免有尖銳點損壞絕緣層而導致漏電。 (2) 安裝時應繞緊、包緊,并加保溫層以減少熱損失。 (3) 在交叉重疊處應用金屬片相隔,輔助散熱,以免重疊處過熱而縮短使用壽命。 (4) 電源引出線應暴露在外,一可避免電源線受熱損壞,二可便于檢測

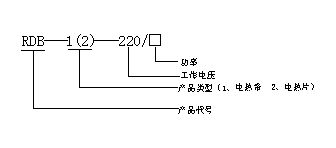

六、型號含義:
|
